JGC-30N/YF型耐壓稱重給煤機
JGC-30N/YF型耐壓稱重給煤機
適用范圍：
JGC-30N/Y.F稱重給煤機是針對發電廠循環硫化床鍋爐制粉系統而設計的耐壓、節能、環保型給煤機。
具有連續給煤、動態計量、精度高，并能有效改善鍋爐性能，進行溫度的檢測，控制熱風回流，使系統運行更為穩定，為現場管理，操作提供準確可靠的計量數據和控制手段，是適應鍋爐工業要求的先進計量給煤設備。
工作原理：
物料經由輸送計量膠帶時，稱重裝置將檢測到皮帶機上的物料重量，作用于稱重傳感器，產生一個正比于皮帶載荷的電流重量信號并送入計算器。同時計算器接收由速度傳感器傳來的速度信號，通過放大、整形、A/D轉換處理與積分運算得出瞬時流量值和累積重量值。
給料機內部的溫度傳感器進行溫度的檢測，并與設定值比覺，當?shù)竭_臨界點時，便輸出一個信號給控制系統，快速關斷裝置執行指令，立即關斷閥門，截斷物流，達到阻止熱風回流的目的。
系統結構：
主要包括封閉箱體，輸送系統，計量系統，清掃系統，溫度檢測系統，快速關斷裝置及電控系統等，并可根據用戶要求擴展。
主要技術參數:
機體耐壓：0.35Mpa
檢定精度：±0.5%(可選±0.25%)
輸送能力：1～250t/h
輸送帶寬度：500～1200mm
進出料口中心距：3～8mm
（也可按用戶要求設計）
物料粒度：≤60mm
調速范圍：變頻調速
溫度控制：≤120℃
皮帶耐溫：120℃～180℃（可選）
電流輸出：4～20mA
通訊接口：RS232或RS485C
※可根據用戶需要進行各種非標設計。
系統特點：

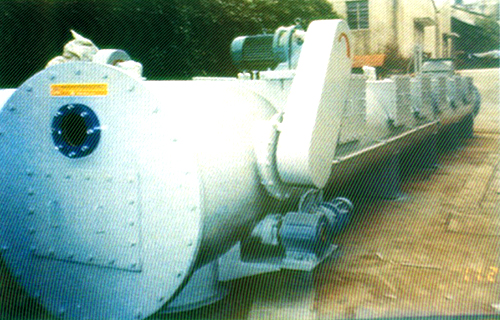

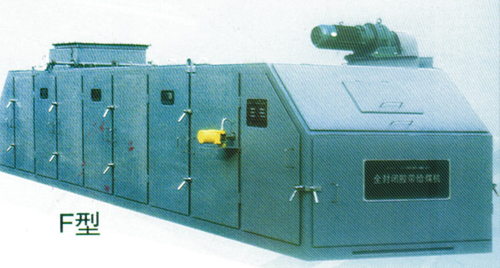

● 全封閉耐壓式圓桶形或方形結構，粉塵不外揚，具有獨特的防跑偏技術；
● 通過給煤機側面檢修窗直接操作，便于檢修和更換膠帶，縮小維修空間；
● 稱重和輸送組合部件可從殼體內抽出，便于維護和檢修（可選）；
● 變頻無極調速，運行平穩，可滿足現場開環或閉環，調節不同流量的要求；
● 采用裙邊膠帶輸送量，不撒料，保證最小伸縮率；
● 鏈條刮板清掃裝置可自動清掃機內的機塵；
● 快速關斷裝置，電動或氣動式高溫隔離閥門，防止熱風回流，安全性高；
● 完善的報警系統，及時發現和排除堵煤，斷煤，皮帶跑偏等故障；
● 采用本公司卓越的CS-17、20、30系列電子皮帶秤、稱重技術，計量準確、長期穩定；
● 可與系統設備連鎖，實現智能控制；
● 稱重顯示儀表具有可選RS232/485通訊接口。
